共聚焦显微拉曼光谱成像系统

共聚焦显微拉曼光谱成像系统

概述 资料下载 产品询价 相关产品

简介

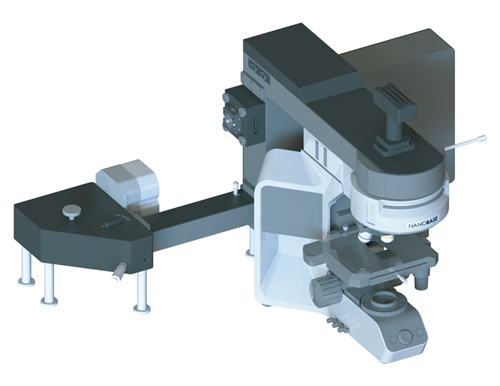

XperRam200是一款多波长,高灵敏度,高信噪比的激光共聚焦显微拉曼光谱成像系统。系统采用模块化设计,便于扩展,一台设备即可实现拉曼成像,荧光成像,光电流成像,荧光寿命成像等多种功能。当需要对样品进行多种测量时,无需移动样品到多台设备上测量。可以对样品同一位置进行拉曼,荧光,荧光寿命,光电流多种测量,不会引入样品移动造成的位置误差。

XperRam200组成系统的各部件均来自全球主流厂商。如高灵敏度体相全息透射光栅光谱仪,Andor公司的高性能科研级TE制冷CCD,奥林巴斯显微镜,低波数拉曼滤波器等 。再配以Nanobase公司高效率简介的光路设计和独特的大面积,高速,高精度的振镜扫描模块。

系统的光路如下图所示,激光经过振镜反射,再通过扩束镜扩束后进入显微镜,然后再经由物镜聚焦在样品上。信号光则原光路返回,经光谱仪分光后再由CCD采集。Mapping时。振镜控制激光聚焦光斑在样品XY方向上扫描移动,软件记录每一个激光聚焦光斑的位置和其对应激发的光信号,测量拉曼时我们称之为拉曼成像Raman Mapping,测量荧光时我们称之为荧光成像Fluorescence Mapping,测量光电流时即为光电流成像Photocurrent Mapping。




系统特点

>>多种测量模式

一台设备即可实现拉曼成像,荧光成像,光电流成像,荧光寿命成像等多种功能。当需要对样品进行多种测量时,无需移动样品到多台设备上测量。可以对样品同一位置进行拉曼,荧光,荧光寿命,光电流多种测量,不引入样品移动造成的位置误差。

拉曼成像

荧光成像

光电流成像


>>快速大面积扫描成像

传统的拉曼光谱系统多通过移动样品台来实现扫描成像,这种方式成像速度较慢,样品台上也无法放置大体积,大重量的样品。XperRam Ultimate光谱系统通过振镜调节激光聚焦光斑的位置完成扫描成像,扫描过程中样品台台保持不动,比起传统的平台位移方式具有扫描速度快,扫描精度高,扫描范围大的特点。



>>体相全息光栅Volume Phase Holographic Grating

为了提升系统的灵敏度,XperRam Ultimate的光谱仪采用VPHG透射式体相全息光栅,与传统拉曼光谱仪多采用的反射式光栅不同,,体相全息衍射光栅Volume Phase Holographic Grating(VPHG) 具有衍射效率高,受偏振影响小的特点,透过率高达90%,比传统的反射式光栅大30%。



>>灵活的光谱仪设计-快速更换光栅

谱仪经过特殊设计,光栅即插即用,更换快捷,更换后仅需调节光栅角度。不同的光栅可对应不同的光谱测量范围,客户可以灵活更换光栅应对不同的情况。



>>共聚焦成像

系统采用共聚焦成像,有效抑制杂散光,提升光谱成像质量,可实现3D拉曼成像。



系统参数

激光器

可选配1-3个激光器

波长:400-900nm

可选配1个光纤接口用于接入外部光源

显微镜

奥林巴斯正置显微镜BX4*BX5*BX6*

落射式/透射式LED照明

可选配多种倍率物镜及超长焦物镜

扫描模块

扫描面积:200μm*200μm

扫描精度:0.02μm

最小步进:0.1μm

扫描速度:>100/

探测器

Andor科研级TE制冷CCD

分辨率:2000*256

像元尺寸:15*15μm

拉曼光谱

测量范围:30-5940cm-1

分辨率:2.5cm-1

荧光光谱

测量范围:400-1100nm

分辨率:0.2nm

其他选项

数字源表用于光电流测量

低温恒温器(2.2K)/高温热台(1500)

偏振光测量,低波数滤波器等

系统可定制,详情请联系枫火科技
