高精度3D扫描显微拉曼光谱仪

高精度3D扫描显微拉曼光谱仪

概述 资料下载 产品询价 相关产品

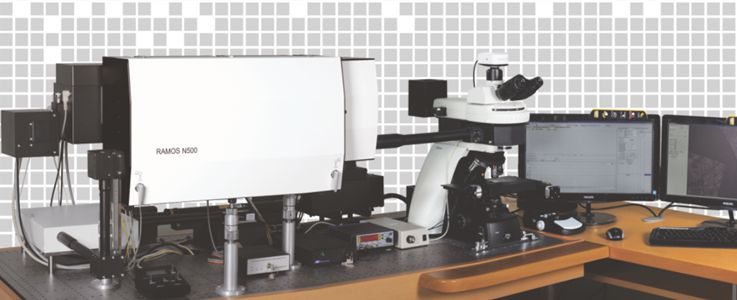

RAMOS N500是一台高性能的激光共聚焦显微拉曼光谱成像系统,系统配备多个探测器,可同时测量拉曼光谱成像与激光共聚焦成像。系统采用全自动化控制,支持多达5个激光器。通过振镜和压电位移器对激光聚焦光斑进行XYZ三个方向的扫描,可实现3D2D快速,大范围扫描成像。



系统特点

 多通道测量模式,可同时测量拉曼,荧光,激光共聚焦成像

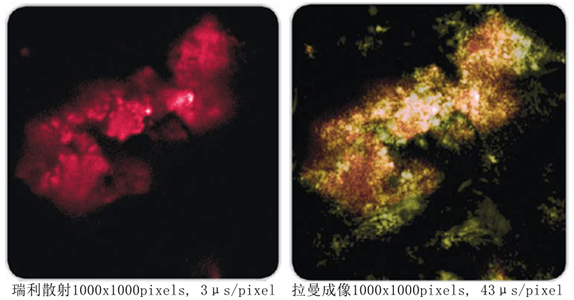

双通道测量,单次扫描可同时得到瑞利散射成像图谱与拉曼散射成像图谱,超快扫描成像,3秒内可获取百万像素共聚焦成像图谱(3 μs/pixel)。



低噪声,高灵敏度,光谱分辨率可达0.25cm-1

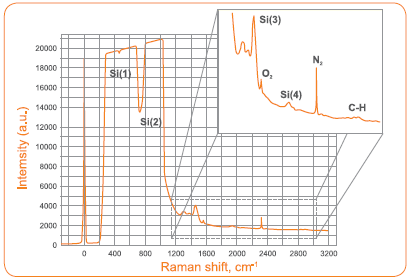

独特的光谱仪及光路设计,提升系统灵敏度。在较低激光功率的情况下,1分钟积分时间即可探测到硅的4阶峰。



 拉曼测量范围宽,可选低波数拉曼滤波器,测量范围5 cm-18000cm-1

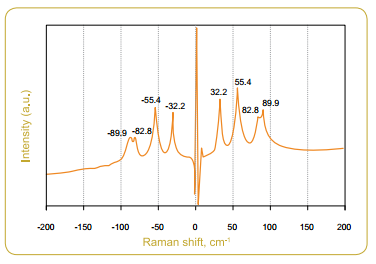

可配备低波数陷波滤波器(Notch filter)拉曼滤波器,截止频率5 cm-1,同时测量斯托克斯拉曼与反斯托克斯拉曼。

可配备多个不同的探测器,最多3个探测器可同时使用,互不影响。例如可使用EMCCD极大提高拉曼探测效率和速度。

Silicon / SiO样品的拉曼成像(25万像素, 每像素积分时间为5ms,总计20分钟)

全自动控制,内置多达5个激光器

系统高度自动化和模块化设计,易于使用和维护。可配备多达5个激光器,一键切换激光光源。自动化控制激光功率,光斑大小,偏振方向,针孔尺寸,切换光栅等。

多波长激光器可选,激发波长覆盖紫外到红外波段,如325nm355nm473nm532nm633nm785nm等。拉曼测量范围8000cm-1

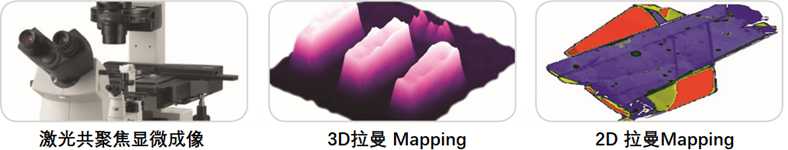

可选振镜和电动位移台实现2D3D扫描成像,成像速度快,精度高

 独特的扫描振镜设计,在整个扫描平面内激光功率一致,扫描范围大,40X物镜下FOV可达320μm x 320μm,可实现2D3D扫描,空间分辨率接近衍射极限。

 针孔(Pinhole)共聚焦,提高成像质量,去除杂散光影响

系统采用针孔(Pinhole)共聚焦,去除非焦面杂散光影响,提高3D成像质量。



多功能,易于扩展,偏振拉曼,荧光寿命成像FLIMAFM联用等



系统参数:

拉曼测量范围

5 cm-18000cm-1

光谱分辨率

0.25 cm -1

激光器

内置5个激光器,325nm-785nm可选

扫描范围(XY

320μm x 320μm

扫描速度(XY

3/百万像素

扫描步进(XY

20nm

扫描范围(Z

80μm

扫描步进(Z

50nm

显微镜物镜

4x, 10x, 20x, 40x, 60x, 100x

空间分辨率

XY方向250nmZ方向500nm



系统扩展:

高温热态和低温恒温器,真空或高压腔。

光纤探头进行原位拉曼测量

低波数Notch Filter偏振拉曼

AFM联用,荧光寿命成像FLIM



应用示例:

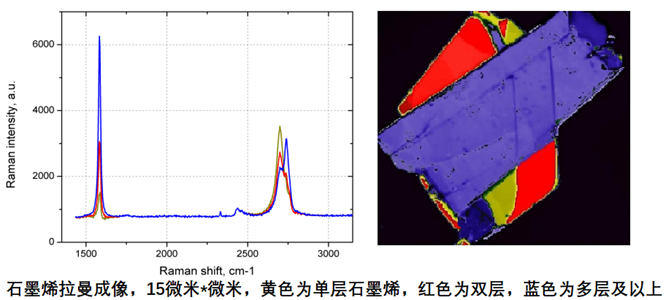

石墨烯拉曼光谱与拉曼成像

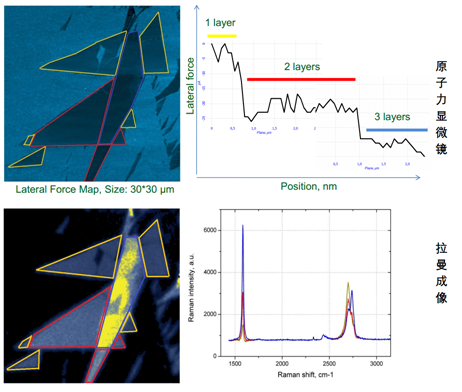

石墨烯AFM与拉曼成像

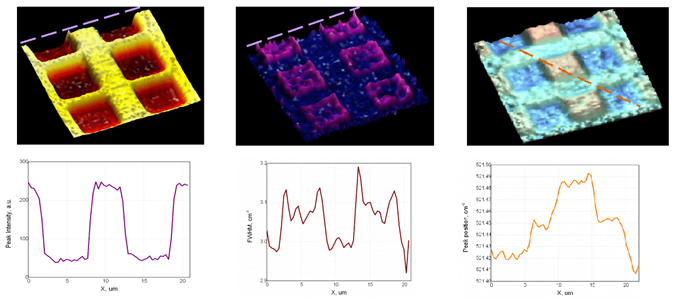

样品硅的拉曼成像

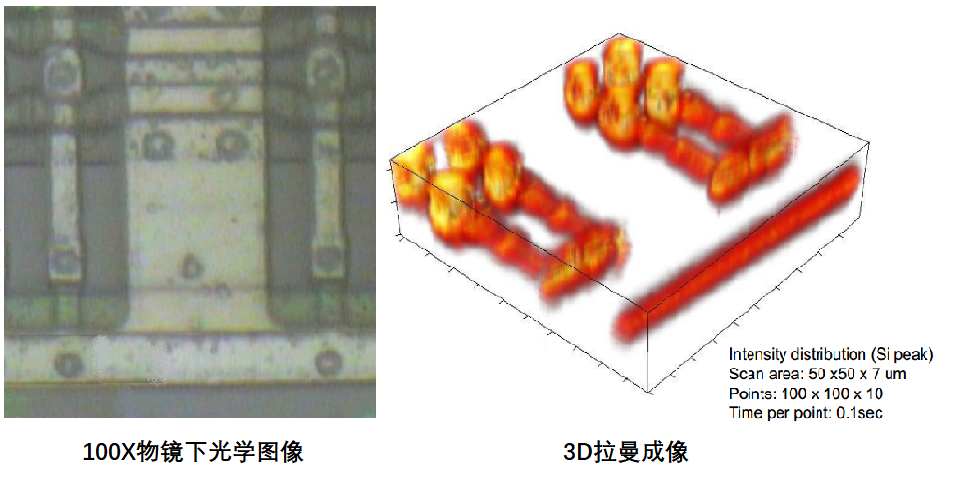

多晶硅的3D拉曼成像

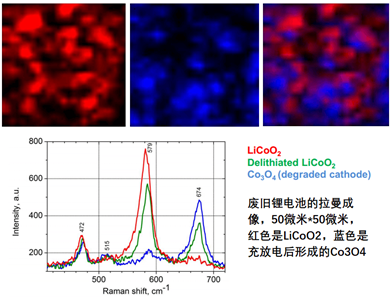

锂电池负极材料的拉曼成像

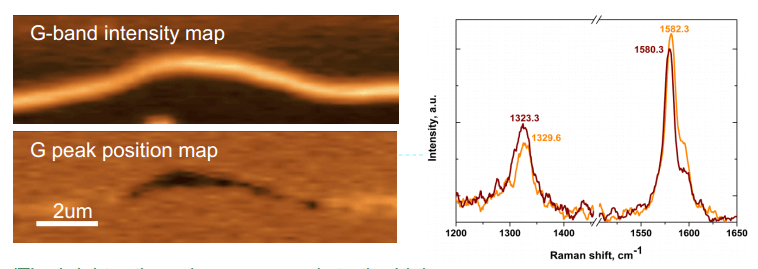

碳纳米管的拉曼成像

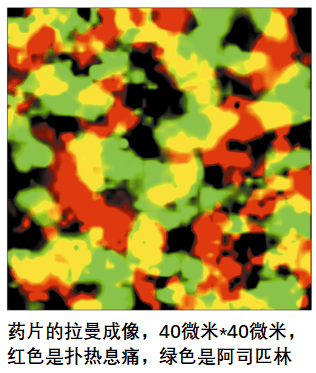

药片的拉曼成像
